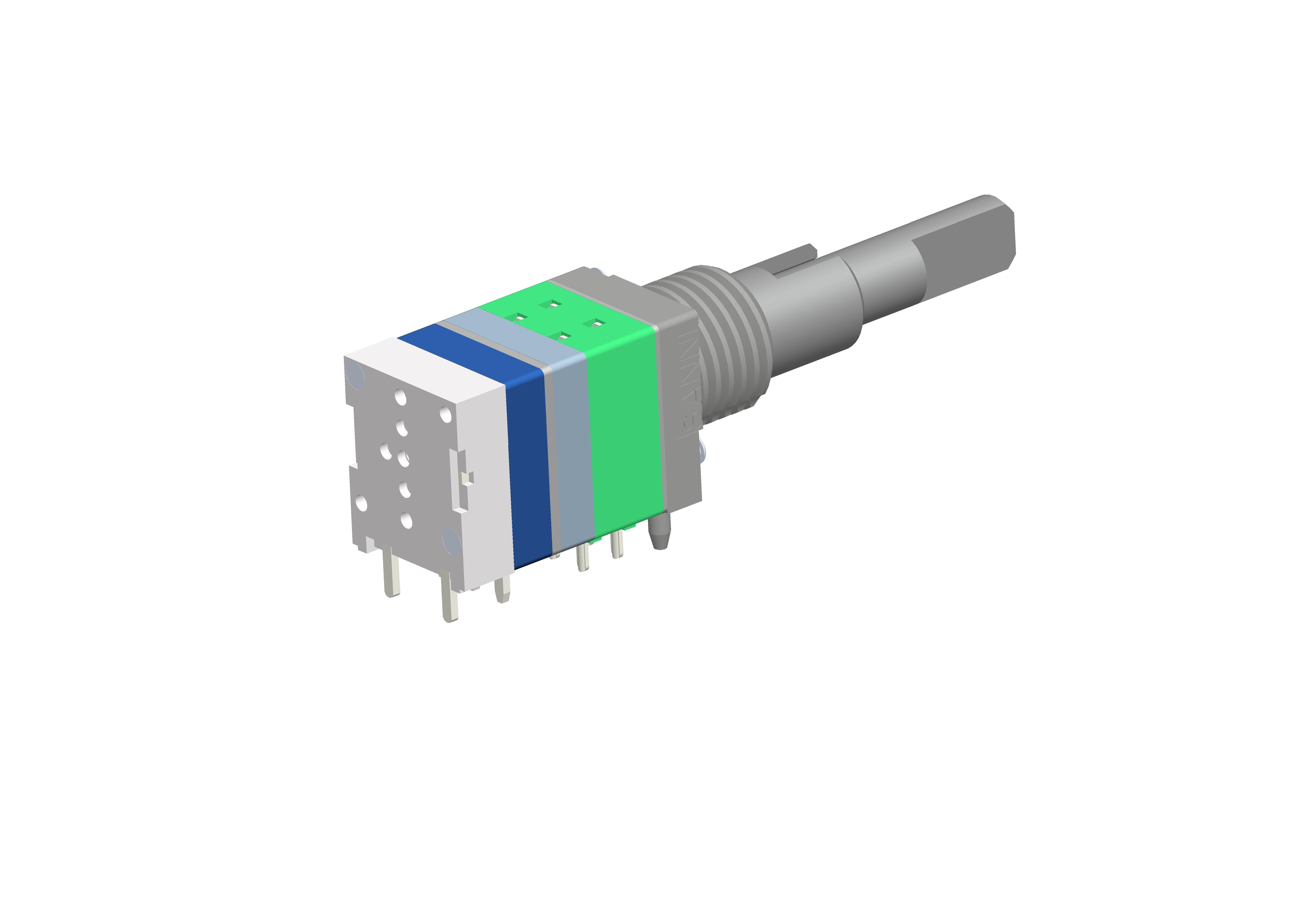

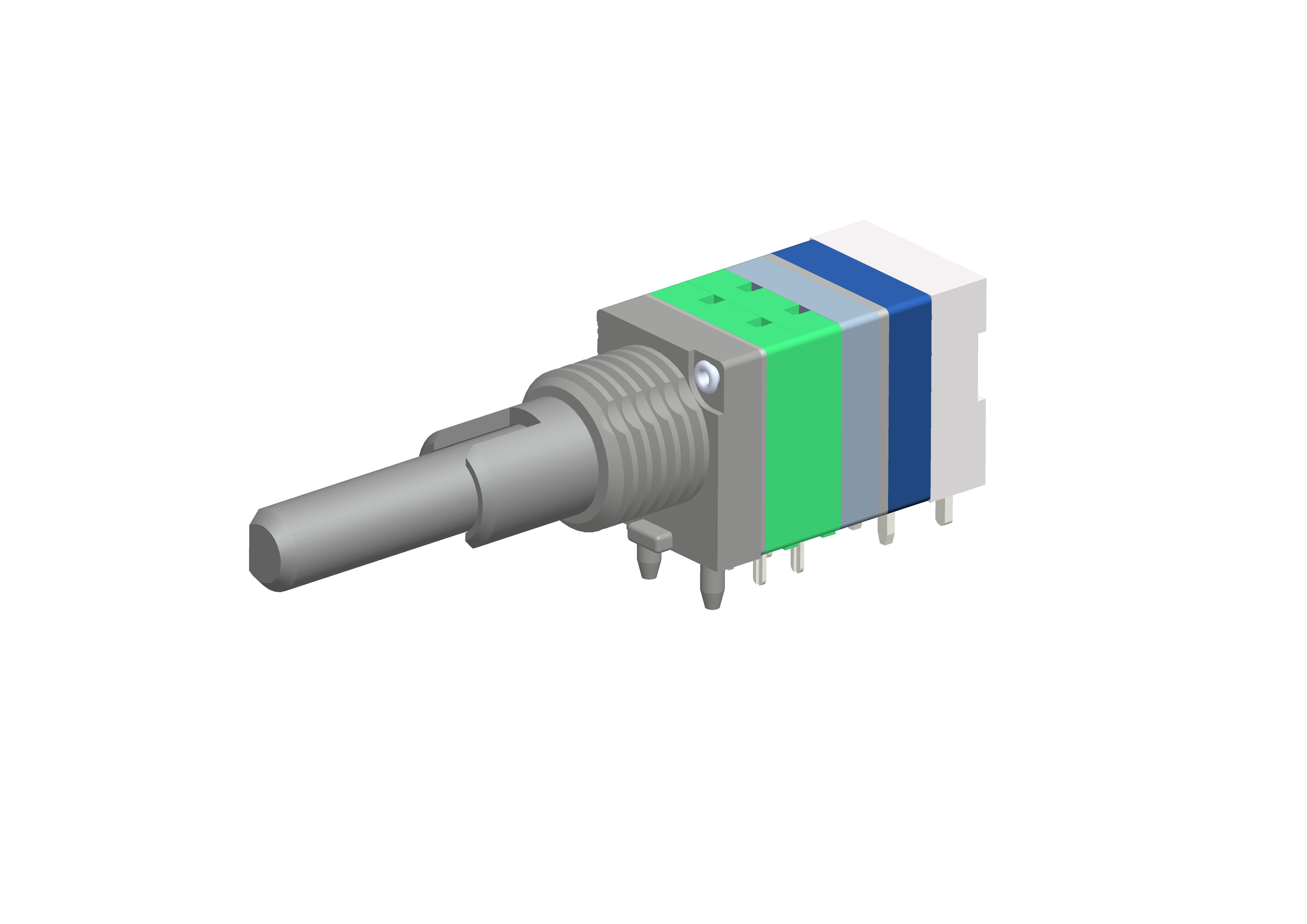

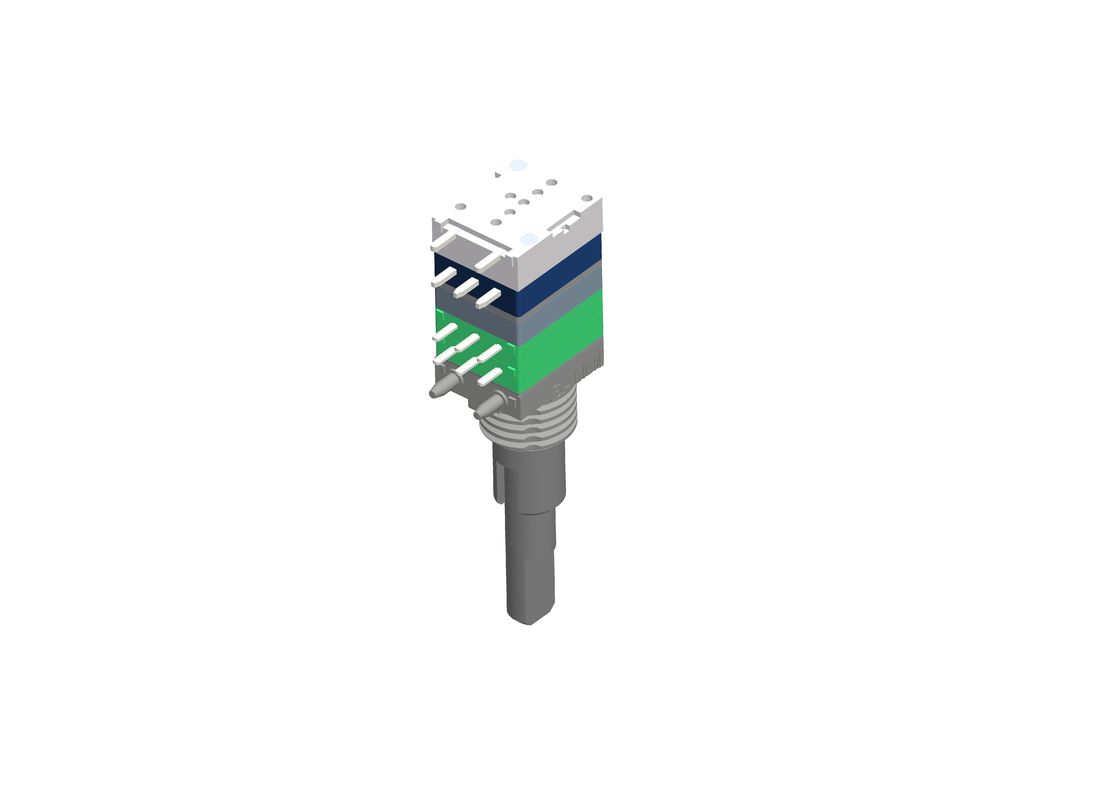

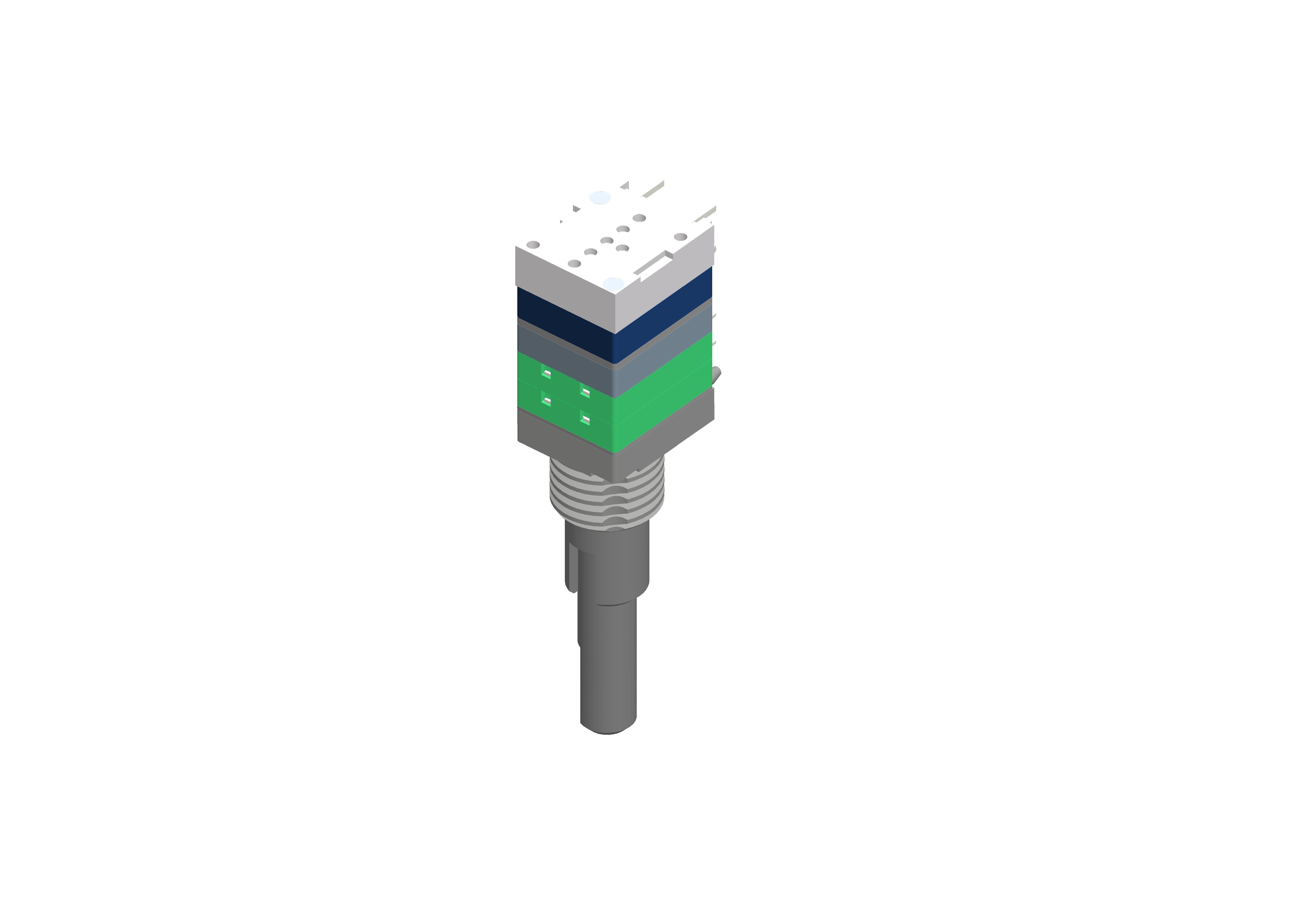

Metalen dubbel-astig verzegelde inkrementele roterende encoder met 0,5 mm push switch
Beschrijving
Absolute roterende foto-elektrische encoder, vanwege zijn absolute unieke, anti-interferentie, geen vermogen verlies geheugen, is steeds vaker gebruikt in de hoek,lengtemeting en positioneringscontrole in verschillende industriële systemen.
Specificatie
| Schakelaarprestaties |
| Circuitnummer: |
SPST |
| Nominaal vermogen: |
1A 16V gelijkstroom |
| Schakelmoment: |
Maximaal 500 gf.cm |
| Schakelhoek: |
Maximaal 40o |
| Bedieningsduur zonder belasting: |
30,000 cycli maximaal 100mΩ |
| Bedieningsduur bij belasting: |
30,000 cycli 200mΩ max |
| Aanvankelijke contactweerstand: |
100 mΩ max. |
| Isolatieweerstand: |
100 mΩ min.250V gelijkstroom |
| Spanningsbestendige: |
300 V wisselstroom gedurende 1 minuut |
| Mechanische eigenschappen |
| Totale rotatieangel: |
300°±5o |
| Afschaffing: |
16 |
| Rotatiekoppel: |
150 tot 350 gf.cm |
| Rotatiestopsterkte: |
3 kgf.max/Alu; 3,5 kgf max/Mons; 4,0 kgf max/roestvrij staal |
| Schachtstootkracht: |
8 kgf.max |
| Rotatiekoppel: |
20~200f.cm CC: klikmoment: 60~400gf.cm |
| Schachtschommeling: |
Max:0.6*L/20mm P-P max |
| Vibratie: |
10 tot 50 tot 10 Hz/min. de amplitude is 1,5 mm voor alle frequenties. |
| Elektrische prestaties |
| Aantal pulsen/afremmingen |
16/16 |
| Kenmerken: |
met schakelaar/roterende schakelaar |
| Isolatieweerstand: |
100 mΩ min.250V gelijkstroom |
| Duurzaamheid |
| Bedieningsduur zonder belasting: |
20,000 cycli maximaal 100mΩ |
| Milieuprestaties |
| Koud: |
-40 °C ± 2 °C gedurende 96 uur |
| Droge hitte: |
85 °C ± 2 °C gedurende 96 uur |
| Vochtigheid: |
40 ± 2oC, 90 tot 95% RH gedurende 96 uur |
Kenmerken
1Gezegelde ontwerpcodeerder met zeer betrouwbare prestaties.
2. Verkrijgbaar in vele verschillende varianten.
3Druk op de schakelaar met 0,5 mm verplaatsing of 1,5 mm verplaatsing
4De lengte en de vorm van de as kunnen worden aangepast.
Toepassing
Absolute roterende encoder is voornamelijk geschikt voor automobielelektronica, huishoudelijke apparaten. huishoudelijke apparaten zoals ovens en wasmachines, audioproducten,timers en andere elektronische apparaten; voornamelijk gebruikt voor het aanpassen van het volume, de temperatuur, de frequentie en het schakelen van functies.

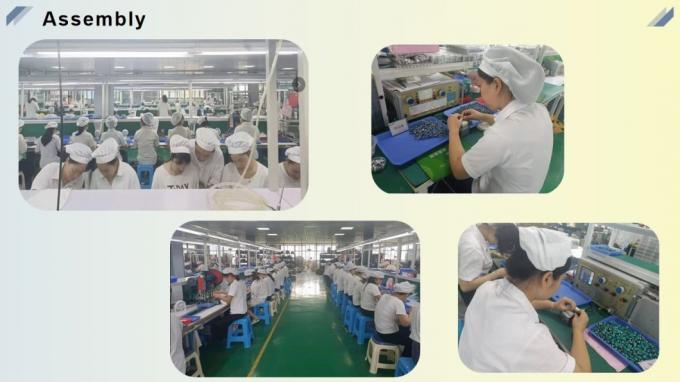

Onze fabriek
Dongguan SANNI Electronics Technology Co., Ltd hebben meer dan 10 jaar ervaring in het ontwerpen en produceren van potentiometer, encoder, schakelaars en andere elektronische componenten.2000 vierkante meter faciliteiten met meer dan 180 werknemersWe hebben professionele en goede technische en verkoopteams om aan uw behoeften te voldoen.
Ons voordeel

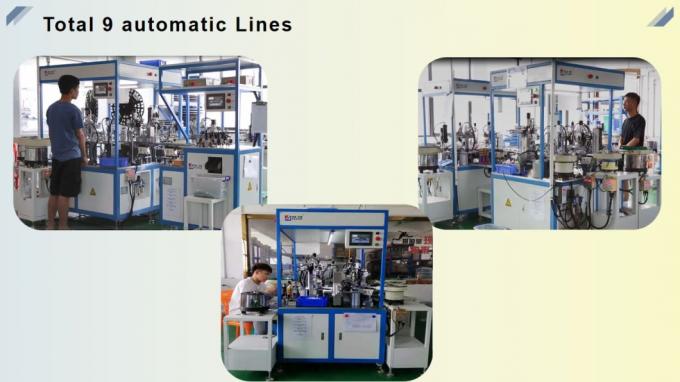

1. 4 automatiseringsproductielijnen, meer dan 100 ervaren werknemers voor meer precisieproducten.
2. 10+ toegewijde en ervaren ingenieurs en ontwerpers in de R & D-afdeling.
3Ondersteun ODM/OEM-aanpassingsservice.

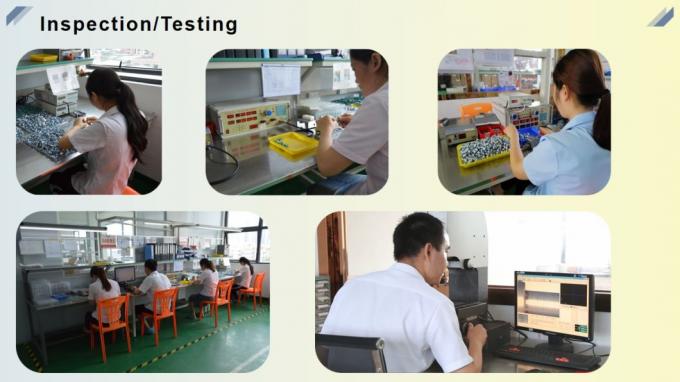

4Professionele testinstrumenten en team om de kwaliteit van het product te garanderen.
Onze diensten
1- Een jaar garantie.
2. OEM/ODM-service om aan al uw behoeften te voldoen
3. binnen 24 uur om uw vragen te beantwoorden
4Sterk R & D-team voor technische ondersteuning
5Bied een gratis monster aan voor de test.
Veelgestelde vragen
• V: Kan ik een monster van u krijgen?
• A: Ja, we kunnen de gratis monsters voor uw testen, kunt u contact met ons opnemen voor gratis en vertel ons welk product u nodig hebt.
• V: Accepteert u aanpassingen?
• A: Ja, aanpassing is aanvaardbaar, neem contact op met ons verkooppersoneel voor overleg.
• V: Kunt u hulp bieden bij technische problemen?
• A: Ja, we hebben meer dan 10 jaar onderzoek en ontwikkeling in de elektronische potentiometer industrie.
