EC11 Encoder Metal Shaft Rotary Encoder Incremental Rotary Encoder Voor Audio Versterker
Beschrijving

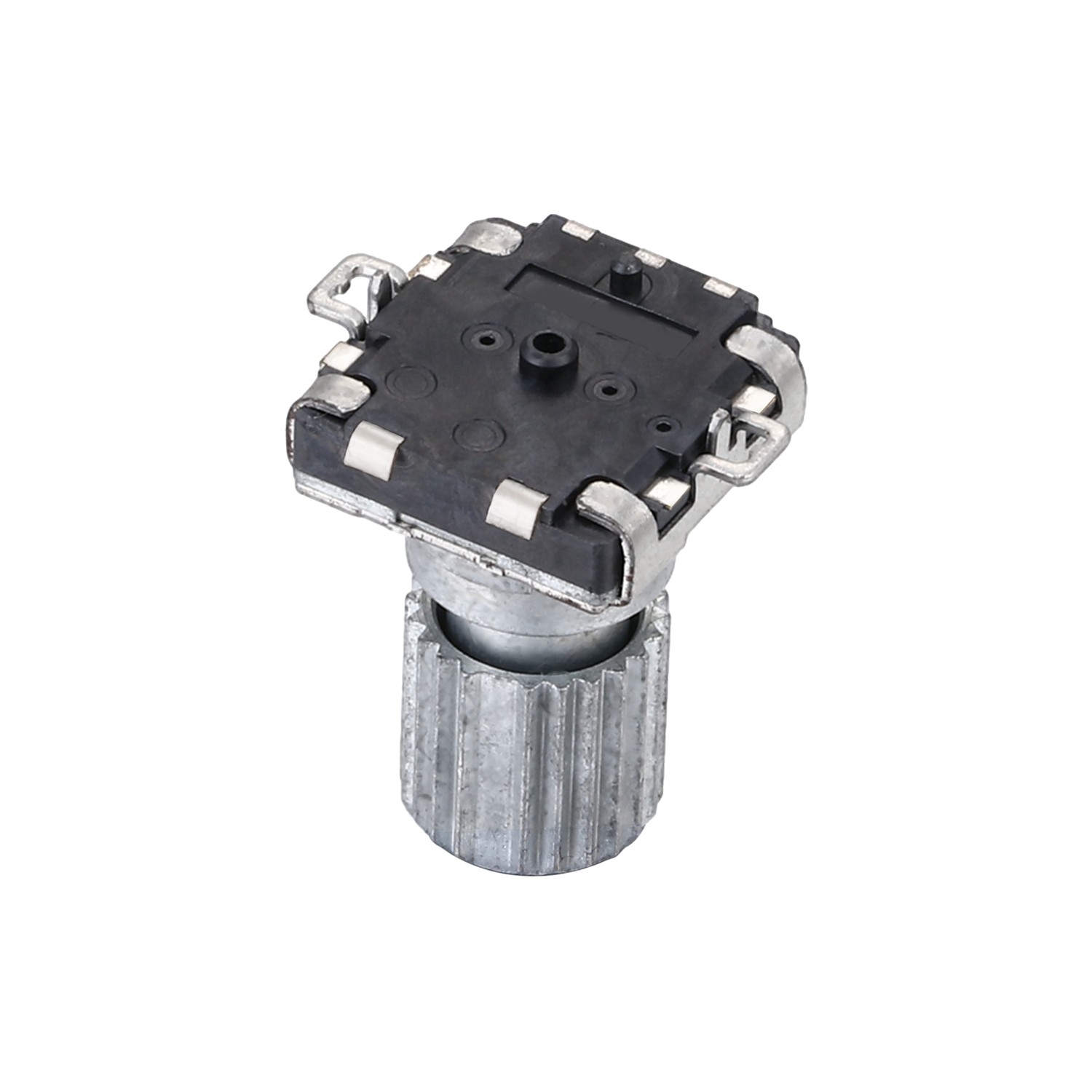

De EC11 kleine grootte 11 mm serie incrementele roterende encoder voor auto audio wordt meestal elders verwerkt in informatie zoals positie, snelheid en afstand.Er zijn 15 pulsen, 30 ontspanning.Voornamelijk gebruikt voor het aanpassen van het volume, de temperatuur, de frequentie en het schakelen van functies.Eeninkrementele encoderis een lineair of roterend elektromechanisch apparaat dat twee uitgangen heeftsignalen,EenenB., die pulsen uitzenden wanneer het apparaat wordt bewogen.SamenEenenB.Signalen geven zowel het optreden van als de richting van beweging aanDe schacht kan worden aangepast aan verschillende eisen.
Specificatie
| Schakelaarprestaties |
| Circuitnummer: |
SPST |
| Nominaal vermogen: |
1A 16V gelijkstroom |
| Schakelmoment: |
Maximaal 500 gf.cm |
| Schakelhoek: |
Maximaal 40o |
| Bedieningsduur zonder belasting: |
30,000 cycli maximaal 100mΩ |
| Bedieningsduur bij belasting: |
30,000 cycli 200mΩ max |
| Aanvankelijke contactweerstand: |
100 mΩ max. |
| Isolatieweerstand: |
100 mΩ min.250V gelijkstroom |
| Spanningsbestendige: |
300 V wisselstroom gedurende 1 minuut |
| Mechanische eigenschappen |
| Totale rotatieangel: |
300°±5o |
| Afschaffing: |
16 |
| Rotatiekoppel: |
150 tot 350 gf.cm |
| Rotatiestopsterkte: |
3 kgf.max/Alu; 3,5 kgf max/Mons; 4,0 kgf max/roestvrij staal |
| Schachtstootkracht: |
8 kgf.max |
| Rotatiekoppel: |
20~200f.cm CC: klikmoment: 60~400gf.cm |
| Schachtschommeling: |
Max:0.6*L/20mm P-P max |
| Vibratie: |
10 tot 50 tot 10 Hz/min. de amplitude is 1,5 mm voor alle frequenties. |
| Elektrische prestaties |
| Aantal pulsen/afremmingen |
16/16 |
| Kenmerken: |
met schakelaar/roterende schakelaar |
| Isolatieweerstand: |
100 mΩ min.250V gelijkstroom |
| Duurzaamheid |
| Bedieningsduur zonder belasting: |
20,000 cycli maximaal 100mΩ |
| Milieuprestaties |
| Koud: |
-40 °C ± 2 °C gedurende 96 uur |
| Droge hitte: |
85 °C ± 2 °C gedurende 96 uur |
| Vochtigheid: |
40 ± 2oC, 90 tot 95% RH gedurende 96 uur |
Kenmerken
1. Een verscheidenheid aan montage methoden voor keuze.
2.Drukknop met een afstand van 0,5 mm
3De lengte en de vorm van de as kunnen worden aangepast.
4. Dubbele schachtontwerp
Ons voordeel
1. 4 automatiseringsproductielijnen, meer dan 100 ervaren werknemers voor meer precisieproducten.
2. 10+ toegewijde en ervaren ingenieurs en ontwerpers in de R & D-afdeling.
3. ODM / OEM aangepaste service. Help klanten snel hun ideeën te ontwerpen in massaproductie oplossingen, en complete prototype ontwerp, ontwikkeling en verificatie.
4Professionele testinstrumenten en team om de kwaliteit van het product te garanderen.
Veelgestelde vragen
• V: Kan ik een monster van u krijgen?
• A: Ja, we kunnen de gratis monsters voor uw testen, kunt u contact met ons opnemen voor gratis en vertel ons welk product u nodig hebt.
• V: Accepteert u aanpassingen?
• A: Ja, aanpassing is aanvaardbaar, neem contact op met ons verkooppersoneel voor overleg.
• V: Kunt u hulp bieden bij technische problemen?
• A: Ja, we hebben meer dan 10 jaar onderzoek en ontwikkeling in de elektronische potentiometer industrie.
