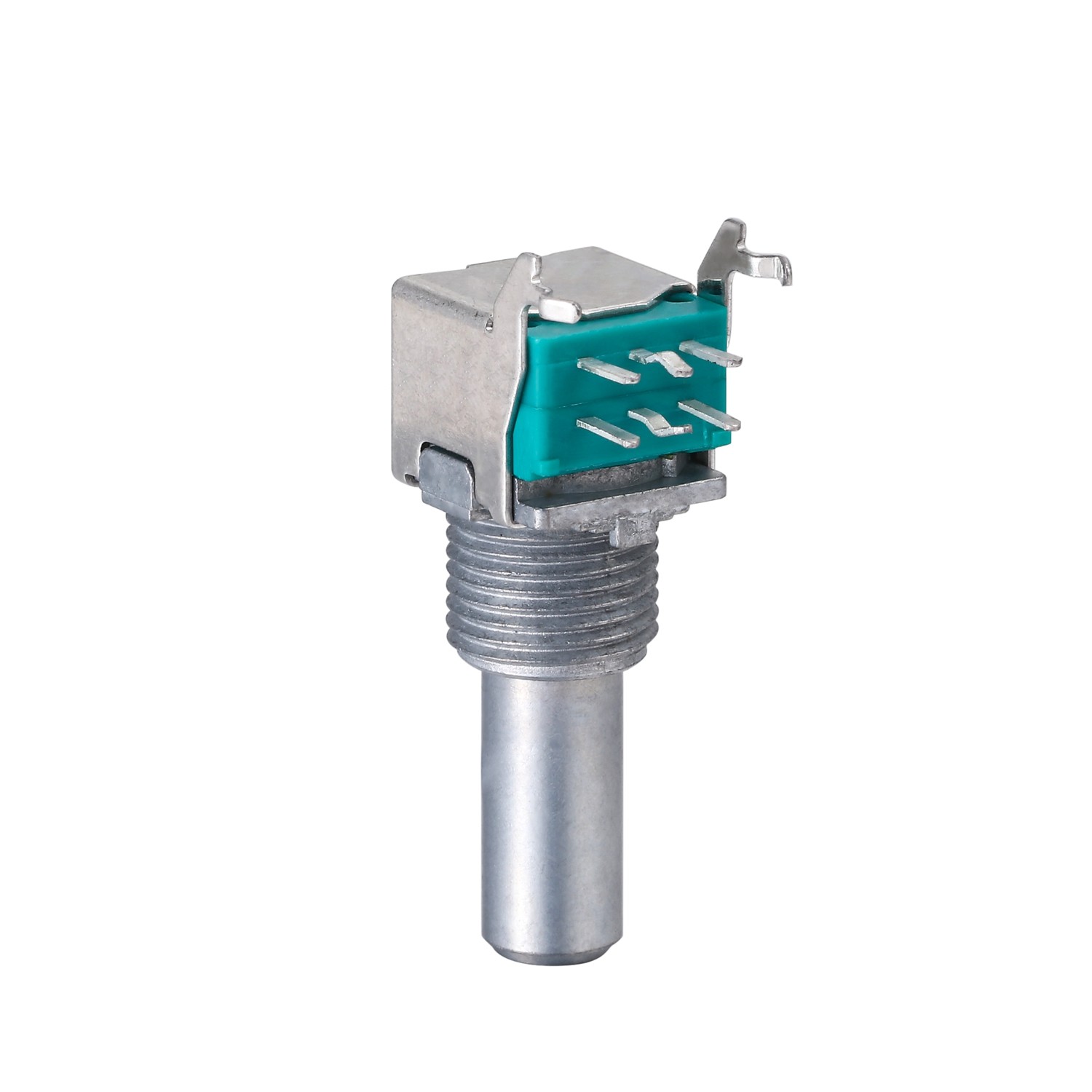

Dual Gang Metal Shaft 15000 cycli 100mΩ Maximale roterende potentiometer voor audiotoestel
Productbeschrijving:
Een roterende potentiometer is een variabele weerstand (elektromechanische component), hij steunt op de borstel om te glijden op de weerstand lichaam,in het circuit om een bepaalde relatie te verkrijgen met de ingangsspanning, dus het heet potentiometer.
Aangezien de eenheid van de weerstandswaarde van de roterende potentiometer dezelfde is als die van de weerstand, is zijn eenheid ook ohm
Belangrijkste kenmerken:
- Weerstand: 100 kΩ
- Verkrijgbaar in verschillende pin-out-configuraties
- Bijna oneindige isolatie van elektrische circuits
- Metalen of kunststof schacht opties
- RoHS-conform
Toepassing:
Een roterende potentiometer wordt voornamelijk gebruikt in communicatieproducten, walkie-talkies, automotive power amplifier, multimedia audio, smart home, computerperifereerapparatuur, enz.volume aanpassing, lichtintensiteitsregeling, menu selectie, snelheidsregeling, temperatuurregeling, enz.De belangrijkste parameters van een rotatiepotentiometer zijn lineariteit, weerstandswaarde, nominale vermogen, rotatierook, temperatuur, weerstandsveranderingskenmerken, isolatieimpedantie, enz.
Technische parameters:
| 1.Elektrische kenmerken |
| Totale weerstand |
200Ω-2MΩ |
| Totale weerstandsvermogen |
200Ω~1KΩ:±30%/1KΩ~500KΩ:±20%/500KΩ~3MΩ:±30% |
| Restweerstand |
20Ω max. |
| Nominaal vermogen |
Lineaire afgekapte:0.05W, Audio Taper 0.025W |
| Isolatieweerstand |
100MΩ min. 250V gelijkstroom |
| Ruis |
Maximaal 100 mV |
| Spanningsbestendig |
100 V wisselstroom gedurende 1 minuut |
| Maximale bedrijfsspanning |
50V AC/20V DC |
| Bandfout van toepassing op onderdelen van dubbele eenheden voor geluidsvolumebeheersing |
-40dB tot 0dB: maximaal 3dB. (Voertuigcompatibel:-60dB tot 0dB: maximaal 1,5dB.) |
| 2.Mechanische kenmerken |
| Sterkte van de rotatiestop |
Min:3kgf |
| Totale rotatiehoek |
280o±10o |
| Totaal koppel |
10-100 gf.cm |
| Sleuteldrukkracht |
Min:8kgf 10s Min. |
| Sleutel wobbel |
Maximaal: 0,5*L/20mm P-P |
| Endsterkte |
5N gedurende 1 minuut |
| 3.Switch kenmerken |
| Type schakelaar |
SPST |
| Nominaal vermogen |
0.1A 16V gelijkstroom |
| Schakelmoment |
200 tot 800 gf.cm |
| Schakelhoek |
Maximaal 40o |
| Werksduur zonder belasting |
15000 cycli 100mΩ Max. |
| Bedieningsduur bij belasting: als nominale |
15000 cycli 200mΩ Max. |
| Aanvankelijke contactweerstand |
100 mΩ Max. |
| Isolatieweerstand |
100MΩ min. 250V gelijkstroom |
| Spanningsbestendig |
300 V wisselstroom gedurende 1 minuut |
| 4.Milieuprestaties |
| Werktemperatuurbereik |
-10 °C tot +70 °C |
| Bergingstemperatuurbereik |
-40 °C tot +85 °C |
| 5.Weldwarmte referentie |
| Handmatig solderen |
96.5 Sn/3.0 Ag/0.5 Cu Verkochte draad of niet-reine harsdraad 280oC Max. gedurende 3 seconden |
| Golfsoldering |
96.5 Sn/3.0 Ag/0.5 Cu Verkochte draad of niet-schone vloeistof Max. 260oC gedurende 5 seconden |
Ons voordeel
Ontwerp en prototype & automatiseringsbasis in Dongguan, het productiecentrum van Zuid-China.
10+ toegewijde en ervaren ingenieurs en ontwerpers in de R&D afdeling.
Een productiecentrum in de provincie Sichuan, dicht bij de Yangtze en Chongqing Airport.
10+ productielijnen, 100+ ervaren managers en werknemers.
Help klanten hun ideeën snel te transformeren in massaproductieoplossingen, en voltooi prototypeontwerp, ontwikkeling en verificatie.
Vragen:
- V: Wat is de merknaam van dit product?
- A: De merknaam van dit product is Sanni.
- V: Waar wordt dit product geproduceerd?
- A: Dit product wordt in China vervaardigd.
- V: Wat is de functie van een lineaire glijpotentiometer?
- A: Een lineaire schuifpotentiometer wordt gebruikt om de hoeveelheid elektrische stroom die door een circuit stroomt te meten en te regelen.
- V: Wat is de maximale spanning die deze potentiometer kan aan?
- A: De maximale spanning die deze potentiometer aankan is 10V.
- V: Is dit product geschikt voor zowel wisselstroom- als gelijkstroomcircuits?
- A: Ja, dit product is geschikt voor zowel wisselstroom als gelijkstroomcircuits.
