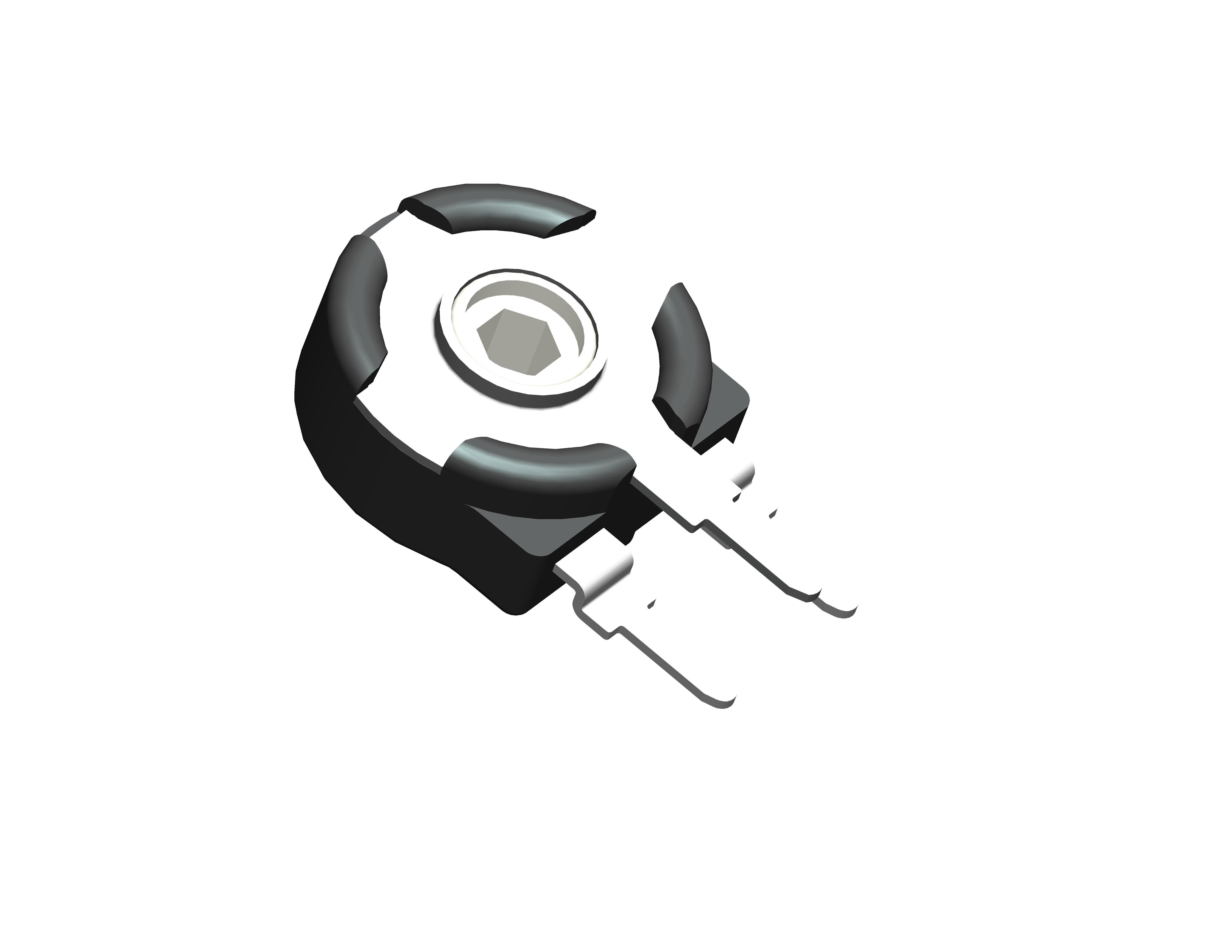

10 mm 3 pinnen koolstoffrequentieaanpassingspotentiometer voor motortoerental- of volumecontrole
Beschrijving
3pins Trimmer potentiometer kan ook semi-variabele potentiometer worden genoemd, het wordt voornamelijk gebruikt om het circuit dat niet vaak wordt gebruikt, aan te passen.

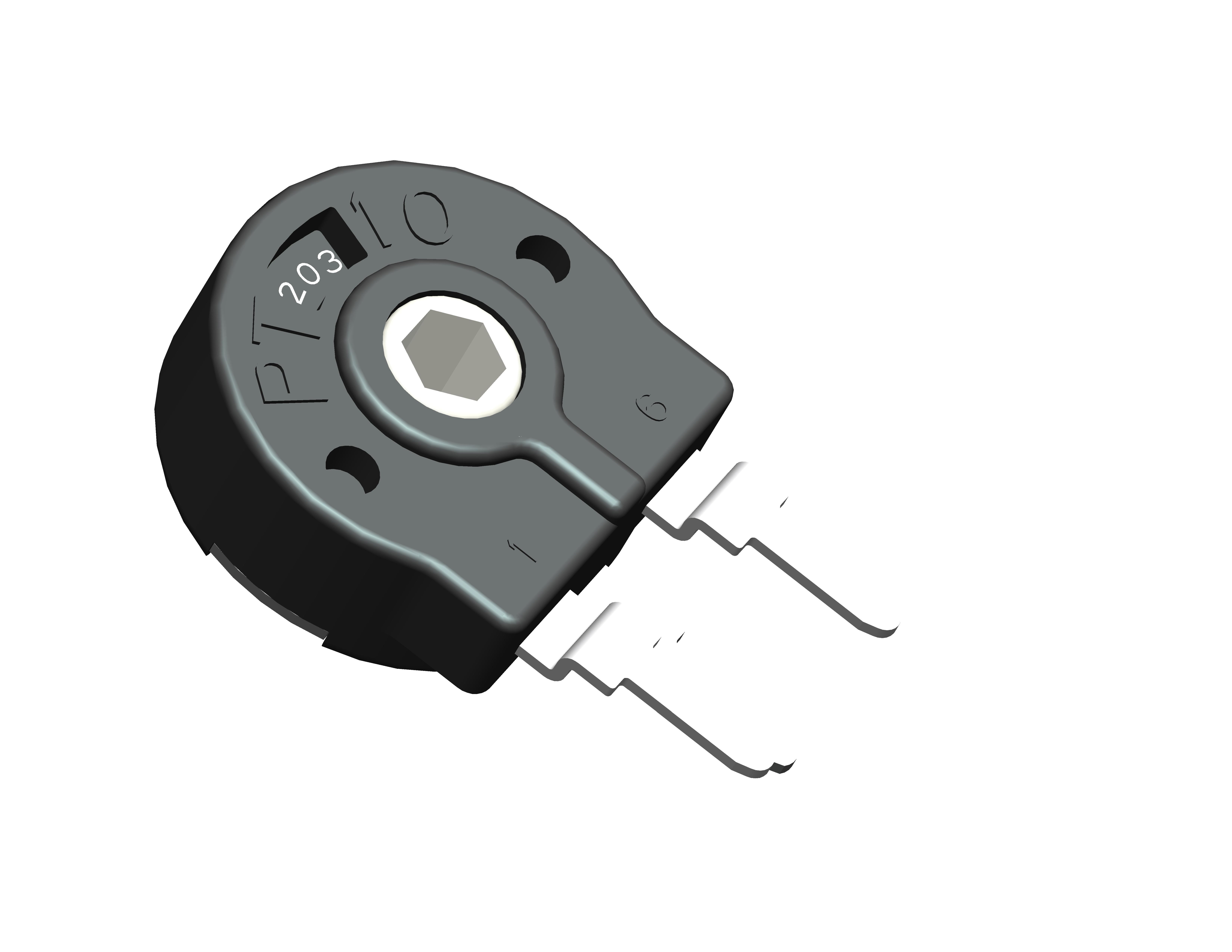

De PT-10 potentiometers bieden besturing waar frequente aanpassing vereist is.een motorbesturing of een aanpassing van de menselijke interfaceDeze potentiometer kan ook variabele uitgangen regelen, waaronder frequentie, verandering van motor snelheid of volume.
Kenmerken
1De potentiometer is heel klein en gemakkelijk op te slaan, zodat je er nog een paar kunt opslaan als er een probleem is met een van je thuiscircuits.
2De kosten van deze potentiometer zijn zeer laag, maar de rol is zeer belangrijk, dus nu zal het grootste deel van de stroomschakelaar worden gebruikt in de fijn afstemmende potentiometer (semi-variabele potentiometer).
Specificatie
| 1.Elektrische kenmerken |
| Totale weerstand (standaardweerstandsbereik) |
10KΩ |
| Totale weerstandsvermogen |
± 20% std. |
| Taper |
Lin, Log, Alog |
Bereik van waarden1
Log, Alog |
(Decad. 1.0 - 2.0 - 2.2 - 2.5 - 4.7 - 5.0)
100Ω≤ Rn≤ 5MΩ
1KΩ≤ Rn≤ 5MΩ |
| Tolerantie1100Ω≤ Rn≤ 1MΩ1MΩ < Rn≤ 5MΩ |
± 20%
± 30% |
Max. Spanning
LinLog
Alog |
200 VDC
100 VDC |
Nominaal vermogen
Lin.
Log, Alog |
50°C (122°F)
0.15 W
00,07 W |
| Restweerstand |
≤ 0,5% Rn (5Ω min.) |
| Gelijkwaardige geluidshinder |
≤ 3% Rn (3Ω min.) |
| Werktemperatuur |
"-25°C tot +70°C2 ((-13°F tot +158°F) |
| 2.Mechanische specificatie |
|
| Mechanische rotatiehoek |
235°± 5° |
| Elektrische rotatiehoek1 |
220°± 20° |
| Dreefmoment Rotatiestop |
0.4 tot 2 Ncm (0,6 tot 2,7 in-oz) > 5 Ncm (> 7 in-oz) |
| Stootkracht over de rotor |
> 49N |
| Leven |
Tot 100 000 cycli |
| 3.Omgevingskenmerken |
| Elektrische levensduur |
1.000h bij 50°C; 0,15W |
| Mechanische levensduur |
1000 cycli bij 10 tot 15 cpm |
| Temperatuurcoëfficiënt |
¥25°C; +70°C |
| Thermische cyclus |
6 uur bij 85°C en 2 uur bij -25°C |
| Vochtige warmte |
500 uur bij 40°C en 95% relatieve luchtvochtigheid (RH) |
| Vibratie |
2 uur per vlak bij 10 Hz - 55 Hz |
| Bewaarplaats |
6 maanden bij 23°C±2°C en 50% RH |
Toepassing
Trimmer potentiometer kwaliteit is relatief goed, het leven kan zo lang als drie of vier jaar, maar ook kan het circuit van verschillende problemen aanpassen, is het ook zeer veel vorm,kan worden toegepast op elk apparaatBijvoorbeeld: robotdieren, autoschakelaars, motorrijders, radiosturing, elektrische fietsen enzovoort.
Ons voordeel
1. 4 automatiseringsproductielijnen, meer dan 100 ervaren werknemers voor meer precisieproducten.
2. 10+ toegewijde en ervaren ingenieurs en ontwerpers in de R & D-afdeling.
3. Ondersteun ODM / OEM aangepaste service. Help klanten snel hun ideeën te ontwerpen in massaproductie oplossingen, en voltooi prototype ontwerp, ontwikkeling en verificatie.
4Professionele testinstrumenten en team om de kwaliteit van het product te waarborgen.
Onze diensten
1- Een jaar garantie.
2. OEM/ODM-service om aan al uw behoeften te voldoen
3. binnen 24 uur om uw vragen te beantwoorden
4Sterk R & D-team voor technische ondersteuning
5Bied een gratis monster aan voor de test.
Veelgestelde vragen
• V: Kan ik een monster van u krijgen?
• A: Ja, we kunnen de gratis monsters voor uw testen, kunt u contact met ons opnemen voor gratis en vertel ons welk product u nodig hebt.
• V: Accepteert u aanpassingen?
• A: Ja, aanpassing is aanvaardbaar, neem contact op met ons verkooppersoneel voor overleg.
• V: Kunt u hulp bieden bij technische problemen?
• A: Ja, we hebben meer dan 10 jaar onderzoek en ontwikkeling in de elektronische potentiometer industrie.
